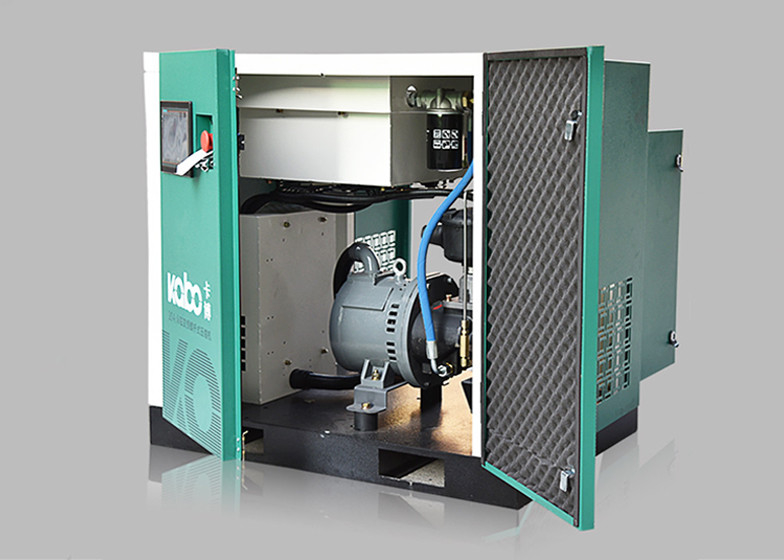

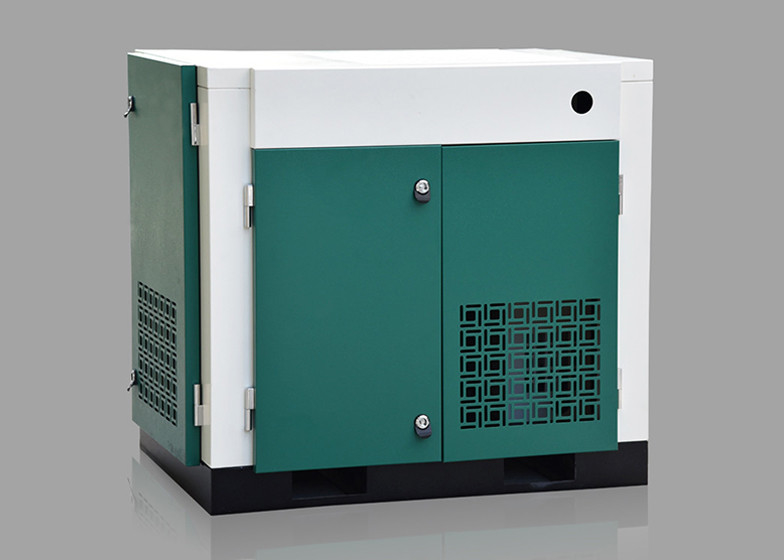

22KW / 30HP เครื่องอัดอากาศอุตสาหกรรมอัจฉริยะประสิทธิภาพสูง3.3m³ / นาที 1950 * 910 * 1905
คำอธิบาย
เครื่องอัดอากาศแบบเกลียวซึ่งเป็นอุปกรณ์อัดอากาศใช้ส่วนประกอบการบีบอัดความจุสูงและความเร็วทรงกระบอกของโรเตอร์อยู่ในระดับต่ำและสามารถฉีดน้ำมันได้ดีที่สุดจึงทำให้เกิดประสิทธิภาพสูงและมีความน่าเชื่อถือสูงการออกแบบล่าสุดช่วยให้มั่นใจได้ว่าอุณหภูมิของระบบและอุณหภูมิอากาศอัดต่ำมากตรวจสอบให้แน่ใจว่าส่วนประกอบทั้งหมดบรรลุผลการระบายความร้อนที่ดีที่สุดและอายุการใช้งานที่ยาวนานที่สุด
1. เครื่องอัดอากาศแบบสกรูมีข้อดีคือมีเสถียรภาพสูงมีประสิทธิภาพสูงมีการสั่นสะเทือนต่ำและมีเสียงรบกวนต่ำ
2. การจับคู่ระหว่างใบพัดบวกและลบกับโรเตอร์และปลอกถูกตั้งค่าเพื่อให้การรั่วไหลย้อนกลับของก๊าซน้อยลงและไม่มีปริมาตรช่องว่างเกินในเวลาเดียวกันดังนั้นประสิทธิภาพจึงสูง
3. น้ำมันหล่อลื่นที่ฉีดเข้าไปมีหน้าที่ในการปิดผนึกการระบายความร้อนการลดเสียงรบกวนและการหล่อลื่น
4. เมื่อเทียบกับเครื่องลูกสูบมีชิ้นส่วนที่สึกหรอน้อยกว่าและมีอัตราความล้มเหลวต่ำกว่า
5. เส้นโค้งการทำงานของการบีบอัดสกรูเป็นไปอย่างราบรื่นโดยมีการสั่นสะเทือนน้อยและมีเสียงรบกวนต่ำเมื่อเทียบกับเครื่องลูกสูบ
6. วิธีการทำความเย็นโดยทั่วไปแบ่งออกเป็นการระบายความร้อนด้วยน้ำและการระบายความร้อนด้วยอากาศ
7. ระบบกระจายความร้อน: โครงสร้างแผ่นครีบและวัสดุคุณภาพสูงถูกนำมาใช้เพื่อให้แน่ใจว่าทนต่อแรงกดประสิทธิภาพการกระจายความร้อนสูงและความต้านทานการกัดกร่อนที่ดีของเครื่องทำความเย็น
8. ตัวกรองอากาศ: ตัวกรองอากาศเข้าหลายขั้นตอนสำหรับงานหนักพร้อมความแม่นยำในการกำจัดฝุ่น 1um (กรองออก 98%) หน้างานขนาดใหญ่และอายุการใช้งานที่ยาวนาน
9. ตัวคั่นน้ำมัน / ก๊าซ: ตัวคั่นใหม่ใช้วัสดุกรองใหม่เอี่ยมซึ่งมีประสิทธิภาพสูงกว่าและปริมาณน้ำมันในอากาศต่ำกว่า 2ppm
10. ตัวควบคุมอัจฉริยะ: การทำงานทั้งหมดและข้อมูลที่เกี่ยวข้องของการทำงานของเครื่องอัดอากาศจะแสดงบนแผงควบคุมซึ่งควบคุมระหว่างนิ้วของคุณซึ่งง่ายสะดวกและแม่นยำ
ข้อมูลจำเพาะ
รุ่น |
kp22KW-0.8 |
(M³ / นาที / Mpa) | 3.3 / 0.8 |
กำลัง Kw / HP | 22KW / 30 แรงม้า |
อุณหภูมิแวดล้อม℃ | 2 & # 8451; -45 & # 8451; |
โหมดทำความเย็น | ระบายความร้อนด้วยอากาศ |
ปล่อยอุณหภูมิ | ≤Ambient + 15 ℃ |
ระดับเสียง Db (A) | 70 ± 2 |
โหมดขับเคลื่อน | ขับตรง |
กำลัง (V / Ph / Hz) | 380V / 3 / 50Hz |
โหมดเริ่มต้น | วีเอฟเอส |
ขนาด (mm) | พ.ศ. 2493 * 910 * 1905 |
น้ำหนักสุทธิ (กก.) | 650 |
เส้นผ่านศูนย์กลางออก (นิ้ว) | RP1 |
⊙แผนงาน
1. กรองอากาศ | 9. วาล์วควบคุมอุณหภูมิน้ำมัน |
2. Air-in Easing มูลค่า | 10. กรองน้ำมัน |
3. เครื่องสกรูหลัก | 11. วาล์วปิดทางเดียว |
4. ตัวแยกอากาศน้ำมัน | 12. เครื่องวัดความดัน |
5. แกนกรองอากาศแยกน้ำมัน | 13. วาล์วนิรภัย |
6. วาล์วแรงดันต่ำสุด | 14. วาล์วระบาย |
7. หม้อน้ำพร้อมพัดลมอลูมิเนียม | 15. เครื่องแยกลมอัดแห้ง |
8. กลับเช็ควาล์ว | 16. มอเตอร์ |
ทำไมถึงเลือกพวกเรา
อายุการใช้งานที่ยาวนานขึ้นของเครื่องต้นแบบ
โรเตอร์ใช้เส้นแบบอสมมาตรที่วิ่งด้วยความเร็วต่ำด้วยการรองรับของลูกปืนและแบริ่งลูกกลิ้งเป็นผลให้ความเสียหายและต้นทุนจะลดลงและยืดอายุการใช้งานแรงบางส่วนถูกต่อต้านโดยแรงตามแนวแกนที่สร้างขึ้นโดยเฟืองบายศรีดังนั้นภาระในแบริ่งของเครื่องหลักจึงลดลง
การจัดตำแหน่งอย่างถาวรของมอเตอร์ไฟฟ้าและเครื่องต้นแบบ
แตกต่างจากคอมเพรสเซอร์แบบสายรัดคอมเพรสเซอร์ซีรีส์ SRC สามารถรวมมอเตอร์ไฟฟ้าเข้ากับหน้าแปลนกล่องต่อเพลา - กล่องเกียร์และเครื่องต้นแบบให้เป็นหนึ่งเดียวในลักษณะดังกล่าวเครื่องต้นแบบและเครื่องวัดไฟฟ้าจะอยู่ในแนวเดียวกันตลอดไปในการคายคอมเพรสเซอร์ซีรีส์ SRC ติดตั้งมอเตอร์ไฟฟ้าระบายความร้อนด้วยอากาศที่มีประสิทธิภาพและปิดสนิท
